結構說明

電纜分接箱可分為美式分接箱、歐式分接箱、復合開關分接箱，此系列分接箱聯接簡單、方便、靈活，具有全絕緣、全屏蔽、全密封、抗洪水、耐腐蝕、免維護、安全可靠的特點，可廣泛應用于額定電壓12kV，額定電流630A、200A的分支網絡，適用于城市街道、工礦企業、居民小區、旅游景點、公園、廣場、機場、碼頭、油田、鐵路隧道等建筑場地。

美式分接箱：具有安裝高度低，2000A可帶負荷拔插的優點。使用600A多聯插座，美式電纜附件在同側并接式安裝；也可用630A歐式多聯插座和歐式電纜附件安裝；可接帶電顯示和故障指示器，多達八分支。

歐式分接箱：具有進出線分室，自動伸縮桿分別開啟的優點。安裝時用套管將支架兩側的電纜附件串接起來，可接帶電顯示裝置和故障指示器，多達八分支。

負荷開關分接箱：使用SF6三工位負荷開關，可方便地開斷出線線路，便于輸配電線路的檢修和更改。使用特制SF6負荷開關，可用十字接頭安裝美式電纜附件，達到全屏蔽、全密封的效果，比使用充氣式環網柜造價更低，使用普通型號SF6負荷開關，可用帶傘套管或異型插座安裝歐式電纜附件，開關柜外達到全絕緣、全屏蔽的效果。

戶外環網型開關站：結構靈活，可整柜安裝帶負荷開關柜或充氣環網單元。外形美觀、操作簡便、占地小、免于維護；可實現遠程控制、符臺配網自動化要求；可裝設電源PT、備用電源、故障指示器、脫離防爆型避雷器、RTU和

FTU等多種一、二次元件。

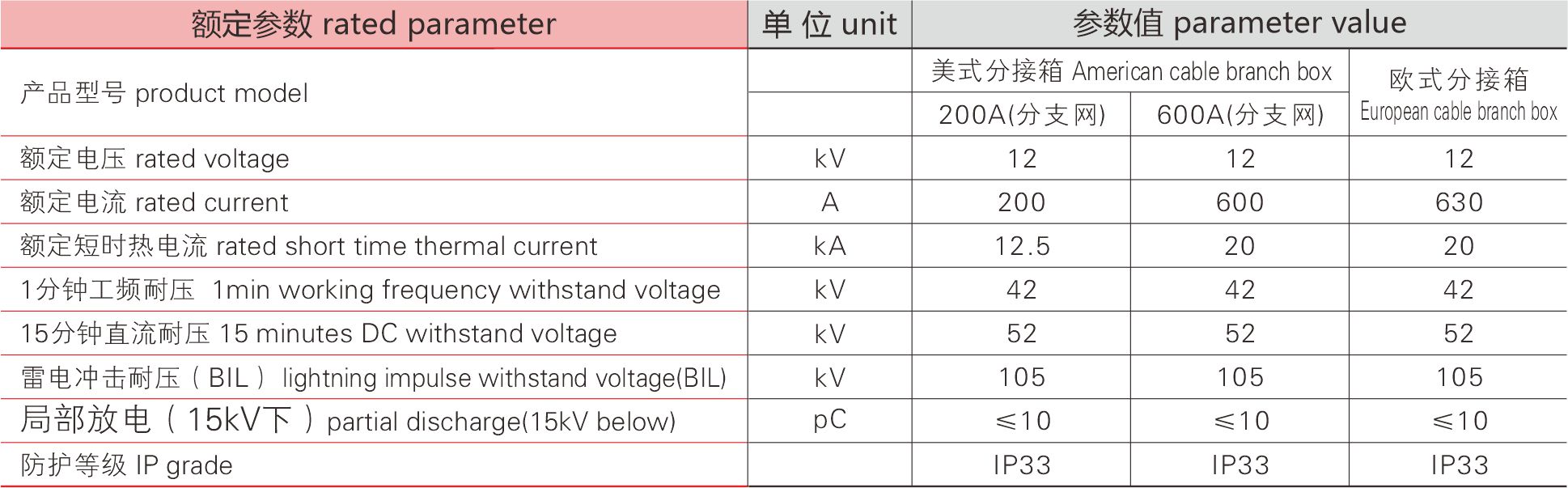

美式、歐式分接箱技術參數

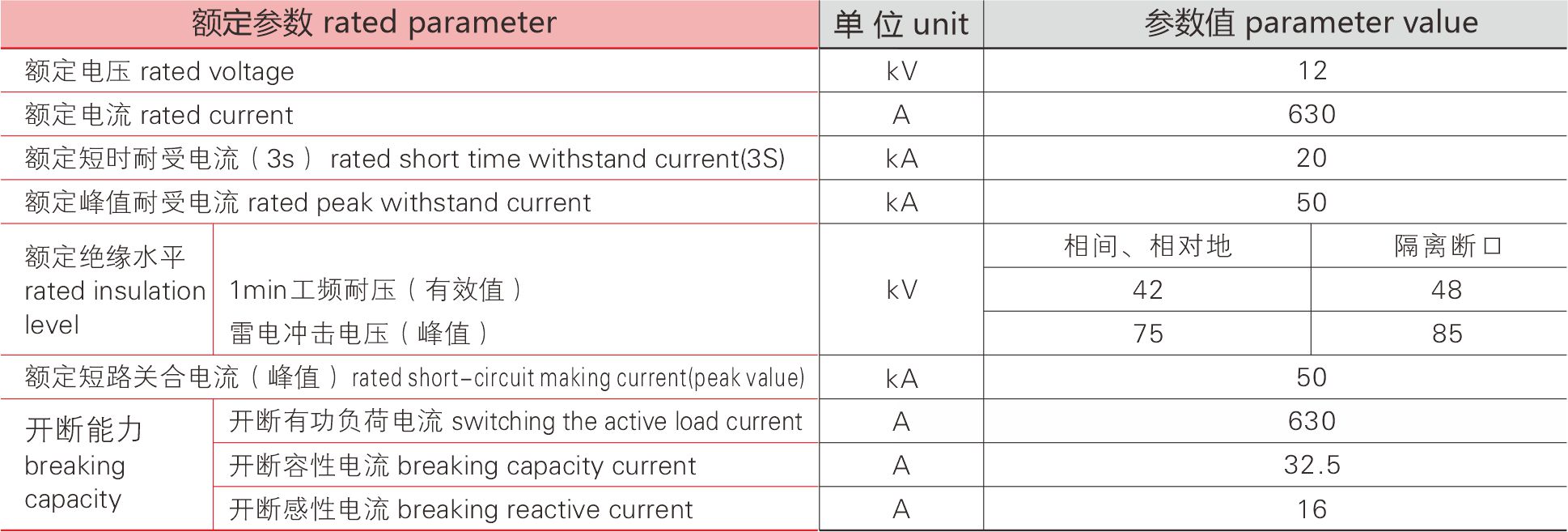

負荷開關分接箱技術參數

戶外環網型技術參數
